Evolusi Konstruksi Digital: Membedah Tuntas BIM 3D, 4D, hingga 5D
Meninggalkan era gambar 2D manual, industri konstruksi kini bergerak menuju integrasi data menyeluruh. Building Information Modeling (BIM) bukan sekadar gambar 3D, melainkan sebuah database cerdas yang menggabungkan dimensi visual, waktu, dan biaya.
Bukan Sekadar Model Tiga Dimensi
Banyak orang masih menyalahartikan BIM (Building Information Modeling) semata-mata sebagai software 3D seperti SketchUp atau AutoCAD 3D. Padahal, kata kunci terpenting dari BIM adalah "Information" (Informasi).
Setiap garis, dinding, atau pipa dalam model BIM mengandung meta-data nyata. Sebuah dinding tidak hanya memiliki panjang dan lebar, tetapi juga informasi mengenai material penyusunnya (misal: Bata Merah tebal 15cm), nilai insulasi panas, tanggal pemasangan, hingga harga satuan per meternya. Inilah yang memungkinkan BIM berkembang dari dimensi spasial (3D) menuju dimensi waktu (4D) dan biaya (5D).
BIM 3D: Koordinasi Spasial & Clash Detection
BIM 3D merepresentasikan geometri bangunan (X, Y, Z). Fungsi paling revolusioner dari BIM 3D dalam manajemen proyek adalah Clash Detection (Deteksi Bentrokan).
Pada metode konvensional, bentrokan antara elemen struktur (balok) dengan elemen MEP (pipa AC atau plumbing) sering kali baru diketahui saat di lapangan, menyebabkan pembongkaran yang memakan biaya besar. Dengan BIM 3D, sistem secara otomatis mensimulasikan dan memberi peringatan jika ada dua objek yang saling bertabrakan sebelum konstruksi fisik dimulai.
BIM 4D: Integrasi Penjadwalan Waktu (Time)
BIM 4D menambahkan dimensi keempat: Waktu (Jadwal Proyek). Model spasial 3D digabungkan dengan jadwal konstruksi (Gantt Chart/Kurva S).
- Simulasi Pembangunan: Owner dan kontraktor dapat melihat animasi bangunan yang "tumbuh" dari pondasi hingga atap sesuai tanggal kalender yang direncanakan.
- Manajemen Logistik: Mengetahui secara akurat kapan material tertentu (misal: baja WF) harus tiba di lokasi untuk mencegah penumpukan material yang menghabiskan ruang proyek.
BIM 5D: Estimasi Biaya & RAB Otomatis (Cost)
Dimensi kelima (5D) mengintegrasikan model BIM 4D dengan Data Anggaran Biaya (RAB). Inilah area di mana platform estimator modern beraksi.
Melalui proses yang disebut Automated Quantity Takeoff (QTO), sistem dapat menghitung volume material (kubikasi beton, tonase besi, luas bekisting) secara langsung dari model 3D tanpa perhitungan manual. Jika desain arsitek berubah—misalnya ukuran ruangan diperkecil—maka volume material dan total biaya (RAB) akan diperbarui secara otomatis (real-time).

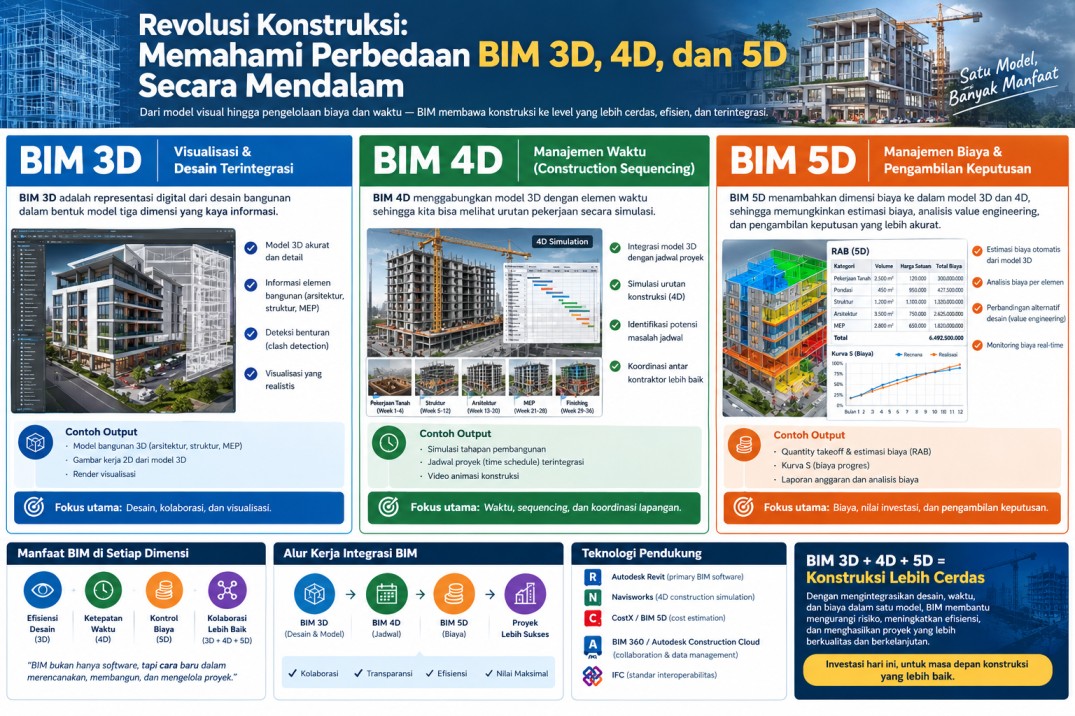

Arsitektur Ekosistem BIM (3D - 4D - 5D)
Kalkulator Potensi Penghematan Implementasi BIM (ROI Estimator)
Business Intelligence
Simulasi Kerugian vs Penghematan 5D
Rata-rata kesalahan human-error RAB tanpa BIM adalah 3% - 10%.
Potensi Kebocoran Dana Proyek
Penghematan dengan Integrasi 5D Estimator
BIM 5D mampu mereduksi human-error perhitungan volume (Quantity Takeoff) hingga 95%, menyelamatkan ratusan juta rupiah dana proyek Anda.
